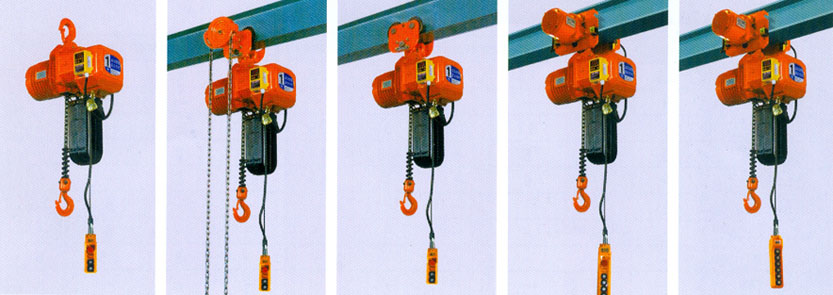

체인 호이스트(DA/DB Type)      체인 호이스트(LT Type)      와이어 호이스트      식품용 호이스트      무선 리모콘      윈치      트로리바      크레인 설치      새들 및 부품      대산 호이스트   제품소개 체인 호이스트(DA/DB Type)   특징 및 개요 기본형 모터 트로리 부착형 더블 레일 더블 후크형 로우 헤드룸형     DA · DB Type의 부분별 특징 1. 과권방지장치 - 비유할 수 없는 오랜수명   상한, 하한의 과권 방지 장치는 작동각도를 2단계로 설정한 로타리 스위치로, 먼저 조작회로를 차단하고 다음에 주회로를 차단하는 2단계 작동방식으로 되어있습니다. 아크가 발생하는 일이 없도록 설계되어 사용횟수 및 수명이 대폭 증가하였으며, 독자적으로 설계된 로타리 스위치는 접점압을 높이고 접점 저항을 대폭적으로 감소시켰습니다.     2. 기계식 브레이크   부하의 하중에 따라 적절한 제동력을 발휘하며 취부대 등을 크게 만들어 오일 주입 및 보수작업이 용이하게 하였습니다.   3. 로드체인   DA.DB Type 호이스트의 특성에 적합한 규격 파단력, 내마모성, 충격 흡수력이 높은 ISO규격의 체인을 사용하였습니다. 또한 각종 표면처리로 내부식성을 향상시킨 체인도 준비되어 있습니다.   4. 체인 가이드   체인 가이드의 회전이 과권 방지용 로타리 스위치에 전달되어 상하한의 과권 방지 장치가 작동하도록 설계되어 있습니다.     5. 전동기   고빈도, 연속사용에 대응하기 위해 냉각핀을 가진 권상모터를 채용하였으며, 권상속도의 능률까지도 향상 시켰습니다.   6. 모터 브레이크   D.C 솔레노이드 채용으로 낮은 운전유지비 약속 모터 브레이크는 D.C(직류) 솔레노이드 방식의 채용으로 호이스트 운전시의 소비전력을 적게하여 낮은 운전유지비를 약속합니다. 모터 브레이크 단독으로도 정지시 정격하중을 제어할 수 있는 강력한 제동력을 발휘하며 기계식 브레이크와 함께 완벽한 2중 브레이크 시스템으로 구성되어 있습니다.   Max Permissible Span For Traverser Rails(m) (I-Beam 최대허용 Span) I-Beam Size A x B x C Allowable span of standard hoist by capacities(m) (Supported At Both Ends) 0.5 1 1.5 2 2.5 2.8 3 5 7.5 10 150 x 75 x 5.5 3 2.8 - - - - - - - - 200 x 100 x 7 5 4.5 3.7 3.3 3 2.9 2.7 - - - 250 x 125 x 7.5 8 7 6 5 4.6 4.4 4 3 - - 300 x 150 x 10 - - 9 8 7 6.5 6.5 5 - - 350 x 150 x 11.5 - - - - - - - - 5 3.5 400 x 150 x 12.5 - - - - - - - - 6 - 450 x 175 x 11 - - - - - - - 8 6.5 6 450 x 175 x 13 - - - - - - - - - - 600 x 190 x 16 - - - - - - - - - -   DA · DB Type은 다년간 현장에서 검증된 품질의 제품으로 국내에서 확고부동한 제일의 제품으로 자리매김한 전동 체인 호이스트 입니다. 오랜 기술과 경험이 축적되어 있는 DA · DB Type 체인 호이스트, 완벽한 안전성과 뛰어난 성능으로 그 진가를 확인 시킵니다. 믿을 수 있는 엘케이 DA · DB Type 체인 호이스트로 작업현장 공정의 자동화를 이끌어 가십시오.   DA · DB형식 및 기종 선택방법 Product Code   DA · DB DAG · DBG DAP · DBP DAM · UDBM DAMC · UDBMC   Chain Hoist-Hook Capacity(TON) 0.5S 1S 1.5S 2S 2W 2.5S 2.8W(3W) 5W 7.5W 10W Dimension (mm) A 98.3 145.5 165 189 236 B 24 30 35 43.5 74 C 24.5 38 43 55 54 D 35 53.5 60 70 85 E 32.5 44 50 56.5 80.5 Bottom Hook Ass'y Weight(kg) 하후크 중량 1.6 1.6 3.2 3.9 6.3 4.8 11.8 11.93 73.5 68.6 Load Chain Fall (체인 줄수) 1 1 1 1 2 1 2 2 3 4 Load Chain 사양 φ6.3 φ7.1 φ9.5 φ11.2 φ7.1 φ11.2 φ9.5 φ11.2 φ11.2 φ11.2 Load Chain Weight(Kg/m) 미터당 체인 무게 0.86 1.10 1.96 2.66 1.10 2.66 1.96 2.66 2.66 2.66 체인 Loss분(m) 0.6 0.6 0.65 0.69 1.25 0.69 1.36 1.46 2.5 3
