| 전장품 판넬 |
|
리미트 스위치 |
|
후크(좌,우 180˚ 가능) |
| 안정된 설계와 한층 더 내구성이 향상된 부품사용으로 수명이 길고 넉넉한 내부로 사용자의 편리성을 높였습니다. |
|
정밀한 구조에 의한 리미트 스위치는 정확한 위치제어와 향상된 내구성으로 생산성과 안전성을 높였습니다.(상한2단, 하한1단) |
|
후크 부분이 90˚ 꺽임으로써 로프 걸이 등을 할때 작업자에게 쉽게 로프걸이를 할 수 있도록 편리성을 제공합니다. |
| |
|
|
|
|
|
|
|
|
|
| 브레이크 |
|
터치식 상한 리미트 스위치 |
|
횡행모터 |
| 반복되는 인칭 작업에서 완벽한 제동력을 발휘하며 체적 설계로 안전성을 높였습니다. |
|
터치 방식에 의한 상한 리미트 스위치는 2단구조로 되어있으며 1단은 조작선을 차단시키고, 2단은 동력선을 차단시킴으로써 사용상의 안정성을 높였습니다. |
|
다양한 모델의 트로리는 작업 환경을 만족시키고 저소음으로 정숙한 운전을 실현합니다. |
| |
|
|
|
|
|
|
|
|
|
| 권상모터 |
|
|
|
|
| 최적 설계에 의한 고효율의 전동기는 발열을 억제하고 성능을 향상시켜 강력한 힘을 발휘합니다. |
|
|
|
|
|
| |
| 전동호이스트 부하시간율과 시동빈도 대하여 |
호이스트의 반복운동에 있어서 부하시간율과 시동빈도를 구분하였습니다.
시동빈도를 알맞게 적용하여 MODEL을 선정하시면 호이스트의 수명을 오랫동안 사용하실 수 있습니다. |
| |
| ◎ 하중별 시동빈도 구분(1일기준) |
|
| 등급기준 : ■ ISO 표준규격 ■ F,E,M 표준규격 |
| 1일 평균 운행시간(h) |
≤ 0.5 |
≤ 1 |
≤ 2 |
≤ 4 |
≤ 8 |
≤ 16 |
| 사용등급 |
V0.25 |
T2 |
V0.5 |
T3 |
V1 |
T4 |
V2 |
T5 |
V3 |
T6 |
V4 |
T7 |
하중별
빈도구분 |
1 |
L1 |
경하중 |
|
|
|
|
1Bm |
M3 |
1Am |
M4 |
2m |
M5 |
3m |
M6 |
| 2 |
L2 |
표준하중 |
|
|
1Bm |
M3 |
1Am |
M4 |
2m |
M5 |
3m |
M6 |
|
|
| 3 |
L3 |
중하중 |
1Bm |
M3 |
1Am |
M4 |
2m |
M5 |
3m |
M6 |
|
|
|
|
| 4 |
L4 |
초중하중 |
1Am |
M4 |
2m |
M5 |
3m |
M6 |
|
|
|
|
|
|
|
| |
| ◎ 부하 시간율과 시동빈도 |
| 빈도구분 |
18m |
M3 |
1Am |
M4 |
2m |
M5 |
3m |
M6 |
| 부하시간율 %EO |
25% |
30% |
40% |
50% |
| 시동빈도수(횟수/시간) |
150 |
180 |
240 |
300 |
|
|
| * 부하 시간율= |
| 상승시간 + 하강시간 |
|
| 상승시간 + 정지시간 + 하강시간 + 정지시간 |
|
(가장 격심하게 사용할 때의 1시간 작업중) |
|
| |
| ◎ 하중의 구분 |
| 경하중 |
통상은 정격하중의 1/3 정도로 드물게 정격하중에서 사용한다. |
| 표준하중 |
통상은 정격하중의 1/3 ~ 2/3 정도로 때로는 정격하중으로 사용한다. |
| 중하중 |
통상은 정격하중의 2/3 정도로 정격하중으로 사용하는 것이 많다. |
| 초 중하중 |
거의 정격하중 또는 여기에 가까운 하중으로 사용한다. |
|
| ※ 당사 부하시간율 및 시동빈도 기준(1속식 2m, M5 / 2속식 1Bm, M3)등급에 속함. |
| |
|
|
| Capacity(TON) |
KAM
1T |
KAM
2T |
KAD
2T |
KAD
2.8/3T |
KBM
2.8/3T |
KBD
5T |
KCM
5T |
KCD
7.5T |
KCM
7.5T |
KCD
10T |
KCM
10T |
KDD
15T |
KDD
20T |
KDD
30T |

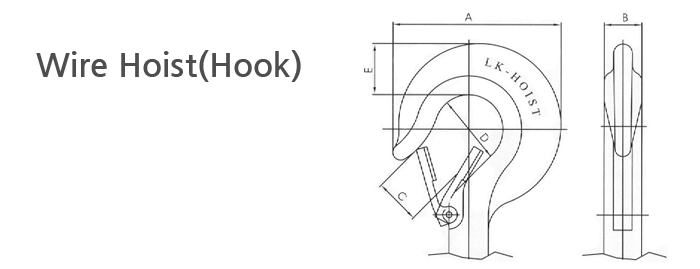

Dimension
(mm) |
A |
145.5 |
166 |
173 |
236 |
370 |
395 |
415 |
| B |
30 |
50 |
55 |
74 |
93 |
115 |
120 |
| C |
38 |
40 |
44 |
55 |
95 |
90 |
110 |
| D |
φ53.5 |
φ60 |
φ65 |
φ85 |
φ148 |
φ140 |
φ160 |
| E |
44 |
57 |
62 |
81 |
140 |
132 |
144 |
Bottom Hook Ass'y Weight(kg)
하 후크 중량 |
10.08 |
23.54 |
21.64 |
37.7 |
31.1 |
72.26 |
79.08 |
|
| Wire Rope Fall(와이어 로프 줄수) |
2 |
2 |
4 |
4 |
2 |
4 |
2 |
4 |
4 |
4 |
4 |
4 |
4 |
6 |
Wire Rope
경(줄수) |
꼬임방법 |
6x37 |
19x7 |
6x36 |
6x36 |
6x36 |
6x36 |
6x36 |
6xWS36xIWRC |
| 로프 경 |
φ9 |
φ8 |
φ9 |
φ11.2 |
φ11.2 |
φ14 |
φ12 |
φ14 |
φ18 |
φ20 |
|
| |
| 인간과 인체 공학에 의한 쵝적 설계로 한층 향상된 내구성은 생산성 및 편리성을 높였으며, 다양한 모델은 작업 환경을 만족시켜 줍니다. 믿을 수 있는 엘케이 Wire Hoist로 작업현장 공정의 자동화를 이끌어 가십시오. |
|
| |
