제품소개 |
와이어 호이스트 |
|
|
|
|
|
|
LK Fixed Hoist Without Trolley |
안정된 구조 - 최적의 설계에 의한 안정된 구조는 설치시에 편리하고 운전시의 편리성 및 안정성을 제공합니다. |
|
|
|
Capacity(TON) |
1 |
2 |
2.8 , 3 |
5 |
Model |
KAF-01 |
KAF-02 |
KBF-2.8, 03 |
KCF-05 |
Hoist |
Max.lift(m) |
6, 9, 12 |
6, 9, 12 |
6, 9, 12 |
6, 9, 12 |
Hoisting
Speed
(m/min) |
High
Speed |
50(Hz) |
7.0 |
7.0 |
5.6 |
4.4 |
60(Hz) |
8.5 |
8.5 |
6.7 |
5.3 |
Low
Speed |
50(Hz) |
4.7 |
4.7 |
3.7 |
2.9 |
60(Hz) |
5.6 |
5.6 |
4.4 |
3.5 |
Dual
Speed |
50(Hz) |
7.0 / 2.3 |
7.0 / 2.3 |
5.6 / 1.8 |
4.4 / 1.4 |
60(Hz) |
8.5 / 2.8 |
8.5 / 2.8 |
6.7 / 2.2 |
5.3 / 1.7 |
Hoisting
Motor
(Kw x P) |
High Speed |
2.4 x 4 |
4.5 x 4 |
4.5 x 4 |
5.6 x 4 |
Low Speed |
1.6 x 6 |
3.0 x 6 |
3.0 x 6 |
4.0 x 6 |
Dual Speed |
2.4 x 4 / 0.8 x 12 |
4.5 x 4 / 1.5 x 12 |
4.5 x 4 / 1.5 x 12 |
5.6 x 4 / 1.8 x 12 |
Wire rope |
Construction |
6 x 37 |
19 x 7 |
06 x WS36 + IWRC |
06 x WS36 + IWRC |
Dia.(mm) x Reeving |
9 x 2/1 |
9 x 2/1 |
11.2 x 2/1 |
14 x 2/1 |
Brake |
DC magnet disc brake |

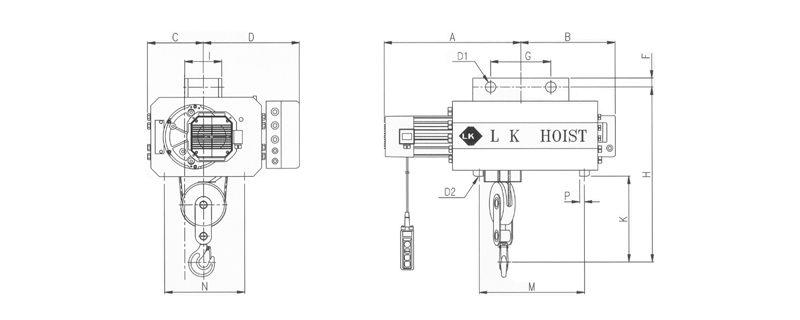

Dimensions
(approx.)(mm) |
H(min) |
850 |
855 |
1025 |
1195 |
A |
530, 609, 657 |
571, 620, 670 |
636, 682, 728 |
702, 750, 798 |
B |
315, 365, 415 |
315, 365, 415 |
338, 384, 430 |
404, 452, 500 |
C |
230 |
230 |
275 |
300 |
D |
380 |
380 |
443 |
497 |
G |
200 |
200 |
250 |
250 |
F |
30.5 |
32.5 |
37 |
45 |
I |
129 |
129 |
164 |
194 |
K |
504 |
504 |
522 |
547 |
M |
272, 371, 470 |
272, 371, 470 |
307, 399, 492 |
350, 446, 542 |
N |
261 |
261 |
340 |
418 |
P |
15 |
15 |
18 |
22 |
D1 |
φ26 |
φ32 |
φ32 |
φ47 |
D2 |
φ12 |
φ12 |
φ16 |
φ18 |
Weight(approx.)(kg) |
115, 125, 135 |
160, 175, 190 |
261, 301, 321 |
387, 417, 447 |
|
|
새로운 스타일의 신제품, 저소음의 강력한 감속기, 안정된 구조로 최적 설계된 LK 와이어 호이스트는 고품질, 편리성, 내구성으로 소비자 만족! |
|
|
|
Capacity(TON) |
7.5 |
10 |
15 |
20 |
Model |
KCF-7.5 |
KCF-10 |
KDF-15 |
KDF-20 |
Hoist |
Max.lift(m) |
12 |
12 |
12 |
12 |
Hoisting
Speed
(m/min) |
High
Speed |
50(Hz) |
3.6 |
3.6 |
4.0 |
4.0 |
60(Hz) |
4.3 |
4.3 |
4.8 |
4.8 |
Low
Speed |
50(Hz) |
2.3 |
2.3 |
2.6 |
2.6 |
60(Hz) |
2.8 |
2.8 |
3.2 |
3.2 |
Dual
Speed |
50(Hz) |
3.6 / 1.2 |
3.6 / 1.2 |
4.0 / 1.3 |
4.0 / 1.3 |
60(Hz) |
4.3 / 1.4 |
4.3 / 1.4 |
4.8 / 1.6 |
4.8 / 1.6 |
Hoisting
Motor
(Kw x P) |
High Speed |
7.5 x 4 |
9 x 4 |
17 x 4 |
19 x 4 |
Low Speed |
5 x 6 |
5.6 x 6 |
12 x 6 |
13 x 6 |
Dual Speed |
7.5 x 4 / 2.5 x 12 |
9 x 4 / 3 x 12 |
17 x 4 / 5.6 x 12 |
19 x 4 / 7.5 x 12 |
Wire rope |
Construction |
06 x WS36 + IWRC |
06 x WS36 + IWRC |
06 x WS36 + IWRC |
06 x WS36 + IWRC |
Dia.(mm) x Reeving |
12 x 4/2 |
14 x 4/2 |
18 x 4/2 |
20 x 4/2 |
Brake |
DC magnet disc brake |

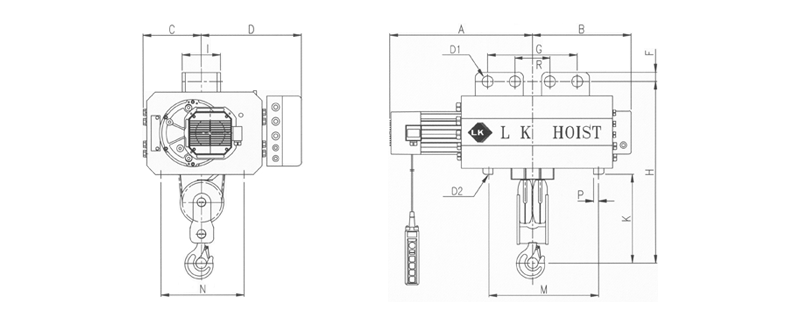

Dimensions
(approx.)(mm) |
H(min) |
1205 |
1275 |
1700 |
1820 |
A |
1100 |
1100 |
1250 |
1300 |
B |
608 |
608 |
640 |
690 |
C |
330 |
330 |
380 |
380 |
D |
476 |
476 |
590 |
590 |
G |
786 |
786 |
716 |
800 |
F |
45 |
45 |
65 |
65 |
I |
194 |
194 |
268 |
268 |
K |
820 |
880 |
950 |
1030 |
M |
949 |
949 |
1182 |
1270 |
N |
418 |
418 |
470 |
470 |
P |
22 |
22 |
70 |
70 |
R |
286 |
286 |
- |
- |
D1 |
φ47 |
φ47 |
φ63 |
φ63 |
D2 |
φ18 |
φ18 |
φ30 |
φ30 |
Weight(approx.)(kg) |
620 |
620 |
1100 |
1500 |
|
|
|
|
|
|
|
